商品名稱:

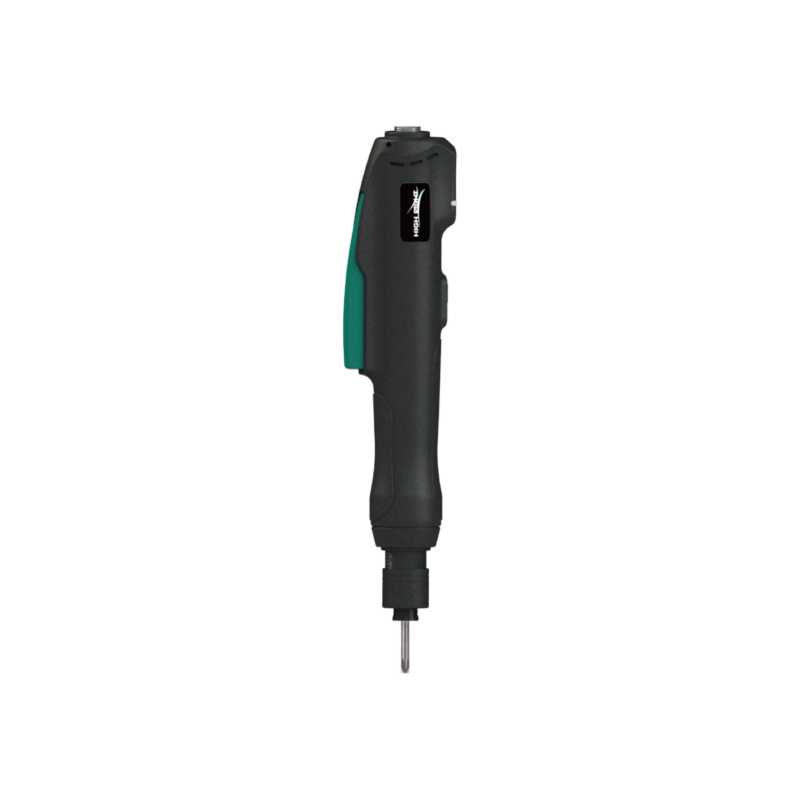

扭矩監控式傳感電動螺絲起子

  • 將一般離合式定扭機構的電動螺絲起子 智能化.
  • 霍爾感應開關
  • 智能無碳刷馬達
  • 專利傳感器
  • 高強度離合機構
  • LED指示燈
  • 高耐用機構彈簧

■霍爾感應開關:

採用非接觸式磁場感應開關,可大幅降低機械式接觸所造成的磨損,進而提高性能可靠性及耐久性

■ 智能無碳刷馬達:
低慣量,低發熱空心杯無刷馬達,緩速擰緊功能,第一段全速第二段緩速,提升擰緊後的品質與精度穩定。
■ 專利傳感器:
一體式精密機構設計,兼具高靈敏度與高耐用強度。
■ 高強度離合機構:
機構通過兩百萬次最大扭力驗證測試。
■ LED指示燈:
內置LED三色指示燈,讓操作者視覺辨識擰緊結果,綠色:OK / 藍色:ALL OK / 紅色:NOK。
■ 高耐用機構彈簧:
機構彈簧保證在一百萬次內操作,皆可達成該機種最大扭力。

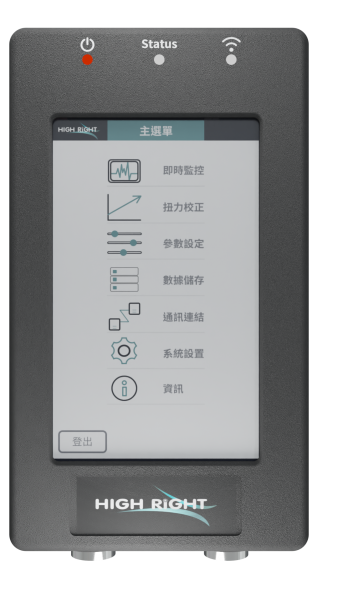

觸控式螢幕:
高配版5吋電阻式LCD觸控靈敏,尺寸輕巧產線配置容易
智能監控:
直觀且簡易的編輯控制介面



* HR-TC可通過Wifi連線手機&PC進入操控介面
* HR-TCS可通過控制器觸控螢幕或Wifi連線手機&PC進入操控介面

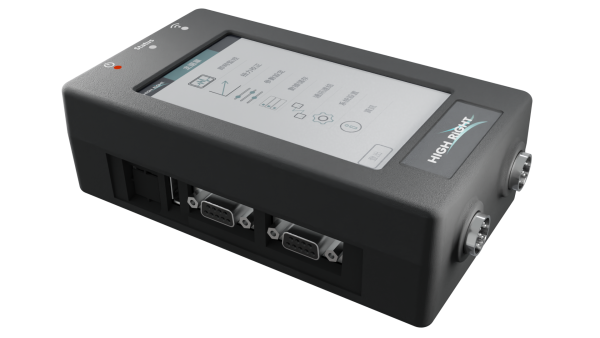

TF系列-智能控制器功能:

■ 實時監控

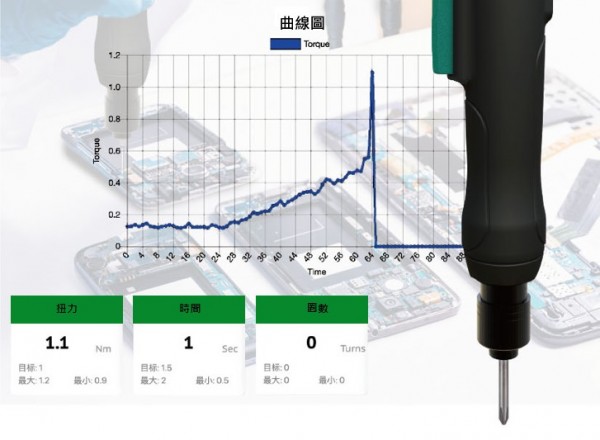

擰緊結果圖示: OK ,ALL OK, NOK滑牙 浮鎖/ 曲線 時間 圈數
■ 編輯控制
擰緊條件設置: 扭力 時間 圈數 轉速 計數 鎖定
■ 遠端控制
可連接手機 平板 PC 管理系統等模式連線
■ 數據儲存
內置存儲100萬筆以上 外部通訊數據發生
內置16G存儲空間,可存儲百萬筆以上數據,外部Wifi
■ 管理設置
三階權限設定,滿足生產線上管理需求



項目

規格

備註

單一工件可擰緊螺絲數設定範圍

1-99

ALL OK判斷

擰緊時間管利設定

0.01-9.99

觀察浮鎖/滑牙情況

擰緊判斷標準

0.1~0.6/0.1~1.6/0.2~2.0/0.4~2.4Nm



扭力校正點數

1-10



密碼設定

總管理者、管理員x2、用戶權力



封包格式

ModBus RTU

RS232/RS485

歷史資料

超過100萬筆

紀錄100天超過將取代最舊資料

掃描條型碼

25個字符

USB接口/鎖定功能



型號

扭力範圍

空轉轉速

定扭轉速

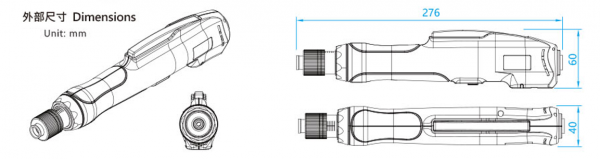

尺寸

重量

kgf.cm

rpm

rpm

mm

kg

HR-TM06

0.5~6

1000

200

276x60x40

570g±10%

HR-TM16

1~16

1000

200

276x60x40

570g±10%

HR-TM20

2~20

1000

200

276x60x40

570g±10%

HR-TM24

4~24

1000

200

276x60x40

570g±10%
