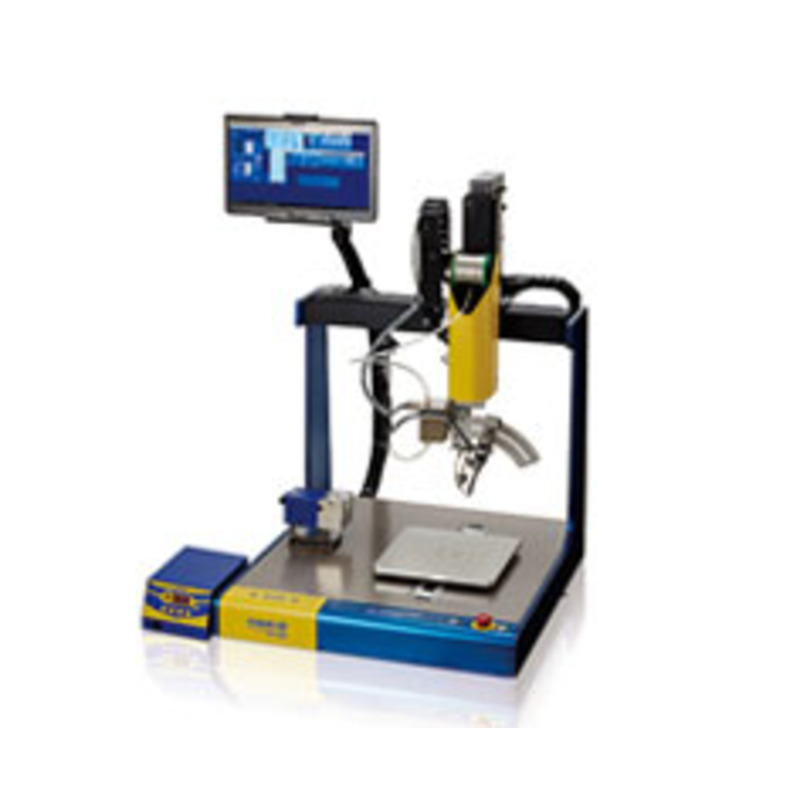

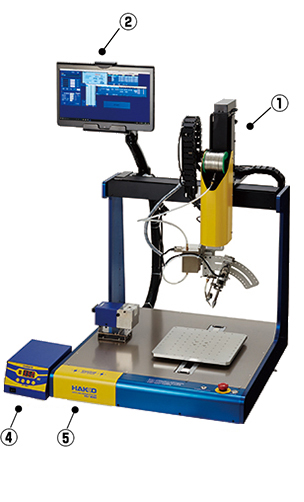

HAKKO HU-200自動焊錫機(全機日本製)
- 4軸+1操作簡單，自動控制焊接機器人系統
- 使用平板電腦操作，控制供給焊錫量加熱時間等編程
- EPS(簡易定位系統)操作容易，簡易教學
- 使用EIS(簡易輪入系統)縮短教學時間
易於操作4軸+ 1（送錫裝置）自動控制焊接機器人
它是一體化自動焊接機，在主體上內置焊錫給供控制器和編程軟體。
諸如焊錫供給量和加熱時間焊等接條件的所有操作可以由平板PC共同管理。

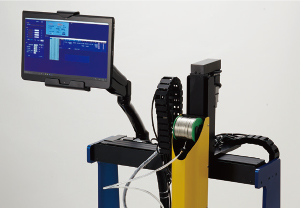

即使不連接教導器或PC，您也可以通過標準平板電腦的觸摸螢幕操作設置所有編程和焊接條件。

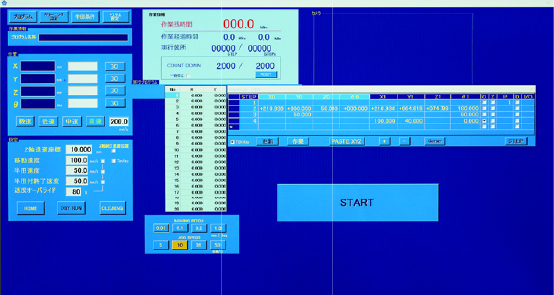

安裝了簡易軟體，無需專業知識即可輕鬆創建焊接程序。此外該軟體還可以管理焊點的累計數量和工作時間和溫度等。

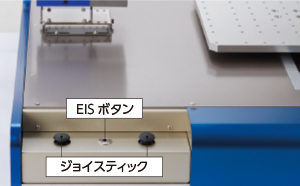

使用操縱桿直接地完成教學。操縱桿的操作感覺可以輕鬆切換速度和微調。精確定位焊接位置，
通過微調節操作機器至少0.01mm誤差。通過使用EIS（簡易輸入開關)可輕易的座標輸入或自動發送步驟，並縮短教學時間。

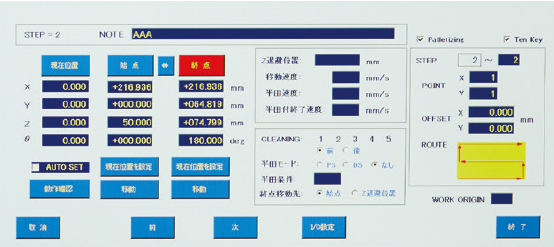

通過並排位置相同的板進行編程，只需通過輸入原始位置的偏移值即可進行編程。
當有規則間隔相同的焊接部件（例如連接器）僅定位一個地方時，通過輸入移動距離和次數就可以進行焊接。

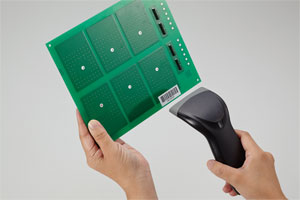

可以使用條碼機來管理記錄所焊接的pc板

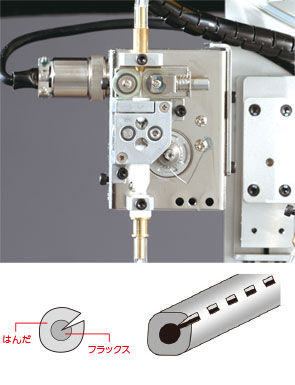

送錫裝置有剝錫功能，防止焊錫所產生錫爆導致焊錫飛散

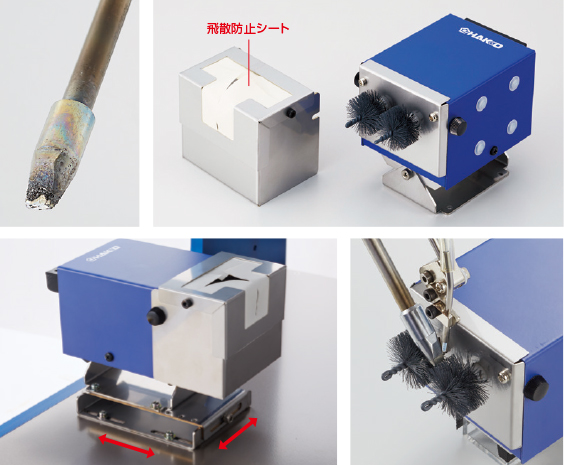

採用刷式清潔器。刷型不僅可以去除焊錫尖端中殘留的焊錫，還可以清除助焊劑中的碳化物。也可以調整清潔器的安裝位置。

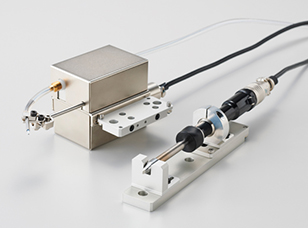

特殊的烙鐵頭更換制具，能夠更快速的更換烙鐵頭，烙鐵頭定位簡單方便
標準配置FU-601 300W高功率焊接裝置台並採用複合式烙鐵頭應用散熱快的焊點和接地點
也可以選擇140W的烙鐵頭使用，只需在FU-601機台上更改設定即可
|
桌上型機械人系統型號 |
HU-200 |
|
功率消耗*1 |
300W |
|
可動笵圍 |
X 軸: 400mm |
|
Y 軸: 300mm |
|
|
Z 軸: 200mm |
|
|
Φ 軸: ±200 度 |
|
|
遲载重量 |
Y 軸: 20kg (治具台) |
|
移動速度 |
|
|
X/Y/Z 軸: 1~800mm/秒Φ 軸: 1~800 度/秒 |
|
|
反覆定位精度 |
|
|
X/Y/Z :±0.01mm Φ 軸: ±0.01 度 |
|
|
馬達類型 |
|
|
X/Y/Z 轴: 伺服馬達Φ 軸: 步進馬達 |
|
|
噪音水平 |
56 dB |
|
學習模式 |
|
|
操控桿直接定位平板電腦離線編程 |
|
|

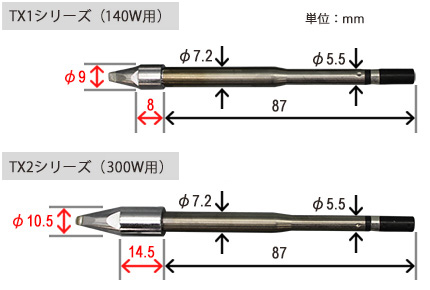

焊嘴系列*2 |
TX1: 140W |
|
TX2: 300W |
|
|
壓缩空氣 |
不需要 |
|
外部輸入/輸出 |
|
|
輸入: 20 輸出: 12 (NPN 格式, 其中2 處清潔器用) |
|
|
操作環境 |
|
|
温度笵圍: 0 ~ 40℃(無結露、結霜) 相對溼度: 85%或以下(無结露、结霜) 無腐蝕性、可燃性氣體 無過量灰塵 |
|
|
外部接口 |
USB x 4 (其中1 處PC 用) |
|
外部尺寸 |
600(W) x 910(H) x 650(D)mm |
|
重量 |
50kg |
